花岭T接官塘～创业I110kV线路全国最长单根电缆下地
2020-04-24 来源：未知 点击：962次
公司监理项目：柳州供电局花岭T接官塘～创业I110kV线路，单根长度电缆敷设。2020年03月18日，各参建单位人员进场开始电缆敷设准备工作，经过各方的努力，于2020年04月1日，电缆敷设完成。
线路起迄点：起点为博园大道与文苑路交叉路口官塘～创业I 110kV线路T接点，终点是花岭站110kV线路N1终端杆。

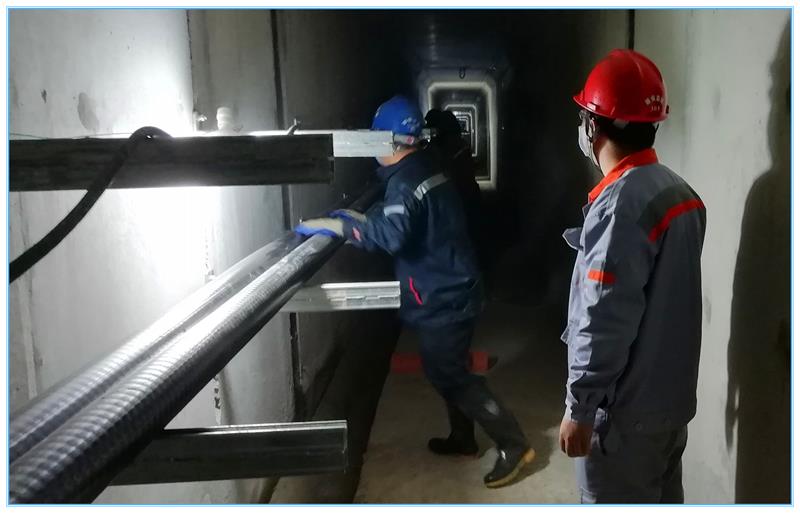

电缆型号：电缆沟、管及城市综合管廊内敷设单回路110kV特长电缆（ZR-YJLW03-1×800mm2）共3*2580=7740米，制作安装110kV电缆假接中间头共6套，制作安装110kV电缆终端头（YJZWCF4-800 mm2）共3套，制作安装110kV电缆"Y"接头（YJJFG-64/110-800/800/800）共3套。敷设非金属光缆（GYFTCY-24B1）共5500米。

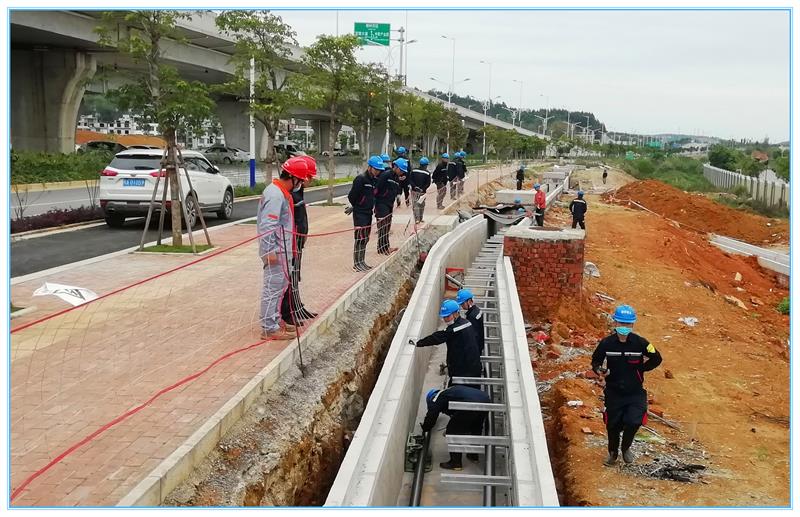

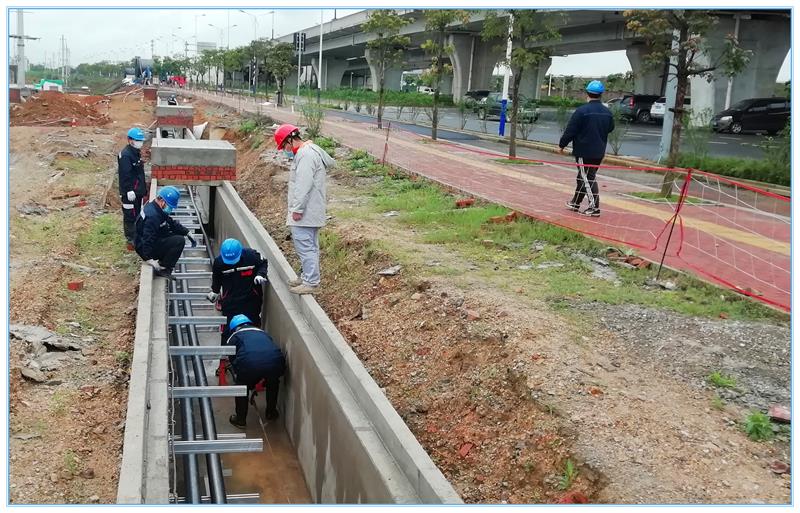

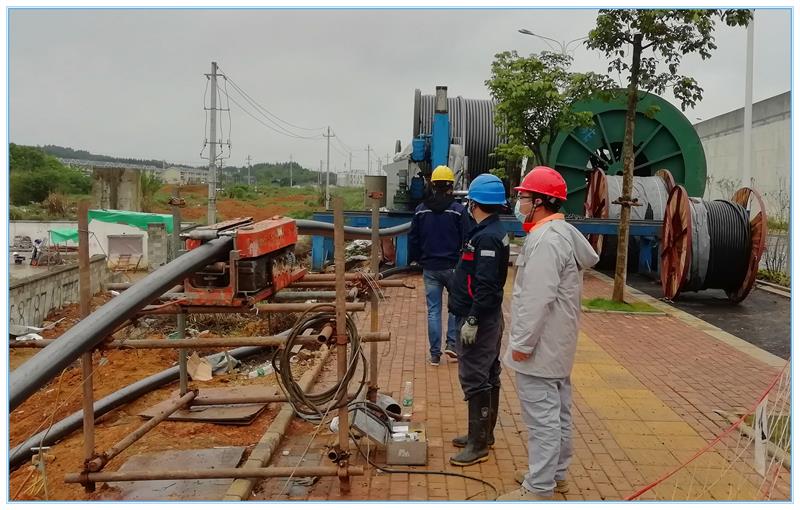

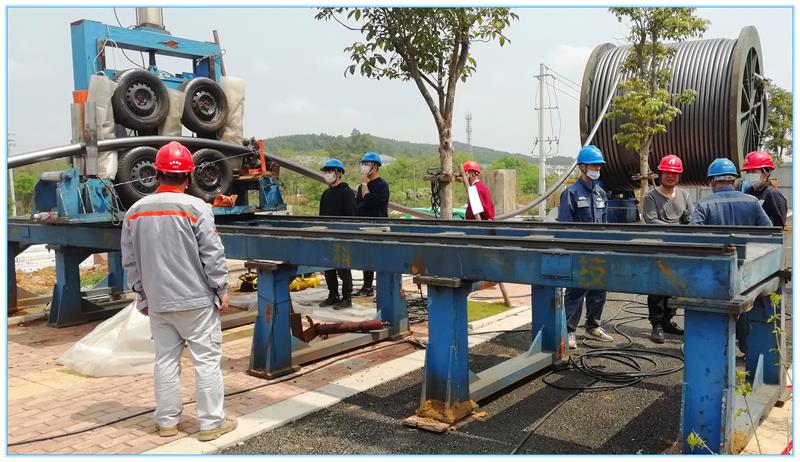

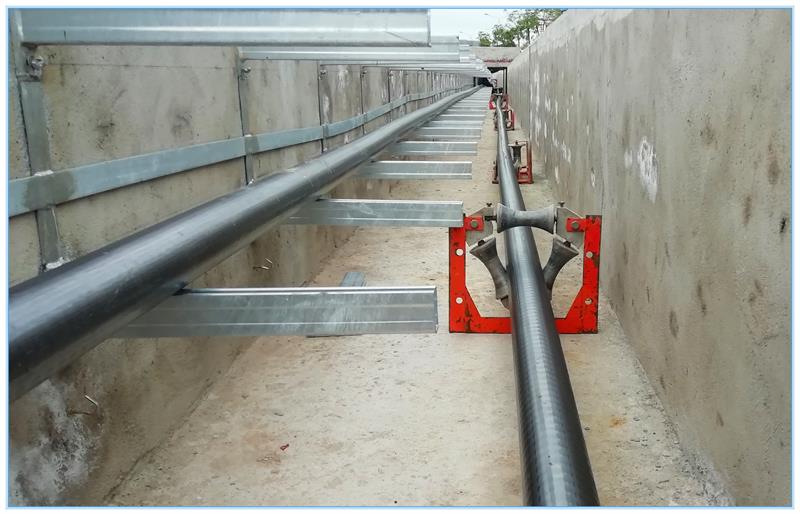

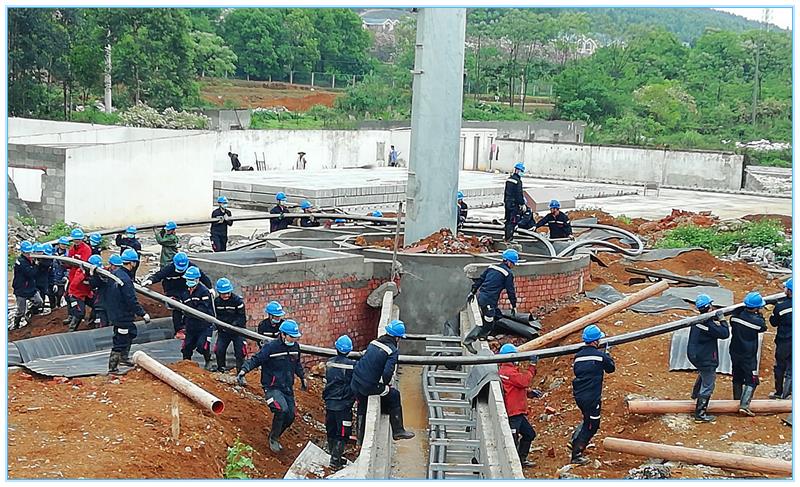

工程敷设单根电缆长度为2.58km，是目前全国最长单根电缆敷设。采用专用地辊放置电缆盘及配套排线架子敷设电缆。现场设置有4台发电机，其中一台100kw为地辊、排线架电源，三台150kw发电机为电缆输送机、牵引机电源。现场每隔60-80米设置一台电缆输送机，两台输送机间根据实际现场情况设置电缆滑车。设置3处牵引点（电缆敷设通过后可取消），固定安装好牵引机后，先人工收紧防扭钢丝绳，并通过操作地辊把电缆缓慢放进电缆井管道内，工作准备就绪后，指挥员发出启动牵引电缆信号，电缆盘值守人员、牵引头监护人员、牵引机操作人员对电缆敷设过程中各负其责，防止电缆意外伤害，在电缆开始敷设阶段，速度放慢，各技术人员认真观察收集数据。电缆盘值守人员对地辊、排线架的控制与牵引机操作人员对牵引力的控制必须统一。

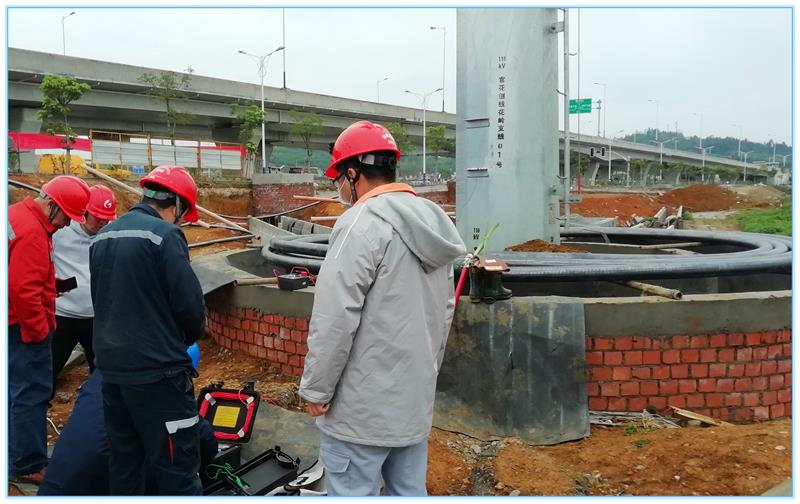

在电缆敷设前，现场监理检查地辊摆放是否平稳、两个地辊之间高差不能大于5度，检查现场发电机、电缆输送机及电缆滑车布置是否按所报审的施工方案进行布置，检查施工单位现场投入的施工力量是否满足施工要求。在电缆敷设过程中，检查各电缆输送机是否同步，电缆牵引时是否存在拖地情况，特别检查电缆通过转弯区域时，检查输送机和转角滑轮摆放位置是否正确，防止电缆碰撞刮伤，发现问题及时停机处理，并安排专职人员全程行走跟踪监护电缆牵引头。电缆敷设完成后，对电缆外层进行绝缘及耐压试验，经试验合格。
建设单位：广西电网有限责任公司柳州供电局
设计单位：柳州电力勘察设计有限公司
监理单位：广西振安电力工程监理有限公司
施工单位：广西漓昇电力建设有限责任公
电缆型号：电缆沟、管及城市综合管廊内敷设单回路110kV特长电缆（ZR-YJLW03-1×800mm2）共3*2580=7740米，制作安装110kV电缆假接中间头共6套，制作安装110kV电缆终端头（YJZWCF4-800 mm2）共3套，制作安装110kV电缆"Y"接头（YJJFG-64/110-800/800/800）共3套。敷设非金属光缆（GYFTCY-24B1）共5500米。
设计单位：柳州电力勘察设计有限公司
监理单位：广西振安电力工程监理有限公司
施工单位：广西漓昇电力建设有限责任公
撰稿人：陈初
